CBQ系列消谐波磁环

概述

  CBQ系列消谐波磁环是专门用于无功补偿装置而开发的新产品，由于现行电网中非线性负荷较多，极易产生高次谐波，当谐波含量较大时，电路中的电压，电流就会严重畸变。由于普通电容器没有抗谐波功能，此时如要强行投入，极易产生过流、过压而损坏电容器及其它电器元件。若在补偿回路中加装CBQ系列消谐波磁环和FG系列消峰扼流器，组成滤波电路，则能阻止、消除谐波进入电容器，使无功补偿装置能够正常投切。

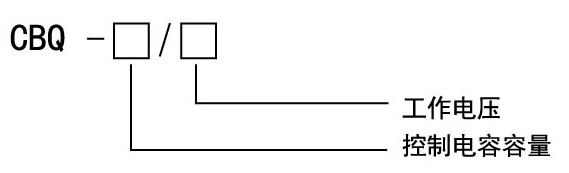

型号及含义

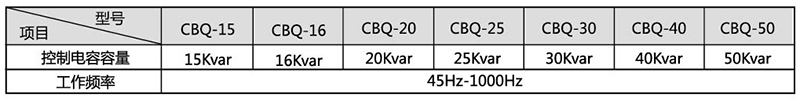

主要技术参数

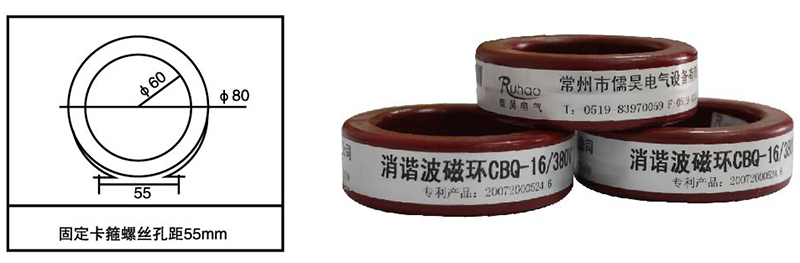

安装尺寸

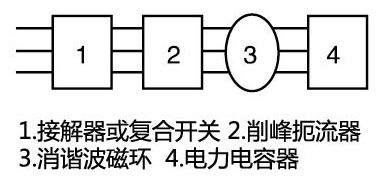

安装事项(如图)

  1.安装磁环时要轻拿轻放。
  2.一个回路配一只磁环。
  3.主回路三相导线同方向同圈数在磁环上缠绕5圈以上。

结构特点

  1.饱和磁感应强度高,能工作于高频电路中。
  2.对于高频谐波具有较强的抑制能力。
  3.磁导率具有优异的频率特性,性能稳定。
  4.特有的环型结构通电后仅有极低电磁辐射,对控制部分不构成影响。
