JKWF系列无功功率自动补偿控制器

概述

  JKWF系列无功功率自动补偿控制器，以高速性能的微处理器为核心器件同时取样3相电压3相电流信号，并提供6种共补+分补补偿方案, 12种投切编码方案，用户可通过修改控制参数任意选择控制参数一经修改后长久保存，掉电不丢失。采用基波功率因素和基波无功功率复合控制电容器组的投切，投切稳定无投切震荡，对电压谐波电流谐波干扰不敏感。适用于交流45Hz-65Hz ，0.4KV以下电力系统无功功率补偿的自动控制器。

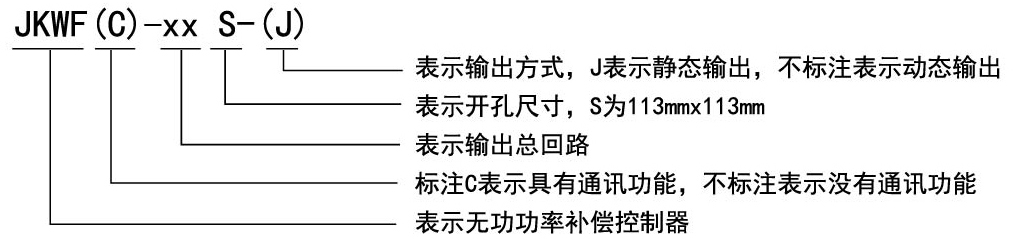

型号命名

技术参数

◆额定电压: AC220V土20%
◆额定电流: AC0-5A
◆额定频率: 45Hz-65Hz
◆整机消耗功率: 10VA
◆欠压保护值: 170V
◆灵敏度: 50mA
◆显示: 4位红色数码管
◆防护等级：外壳IP40
◆外形尺寸: 111mm*122mm*99mm
◆开孔尺寸: 113mm*113mm
◆显示功率因素：滞后0.001-超前0.01
◆静态输出触点容量每路: AC 220V 7A
◆动态输出容量每路: -12V 10mA
◆连接方式：插座接线端子螺丝固定
◆安装方式：嵌入式安装倒齿附件固定

使用条件

  (1)海拔高度不高于2500米。
  (2)环境温度-20°C至+50°C。
  (3)空气湿度在40°C时不超过50% , 20°C不超过90%。
  (4)周围环境无腐蚀性气体,无导电尘埃,无易燃易爆的介质存在。
  (5)安装地点无剧烈震动。

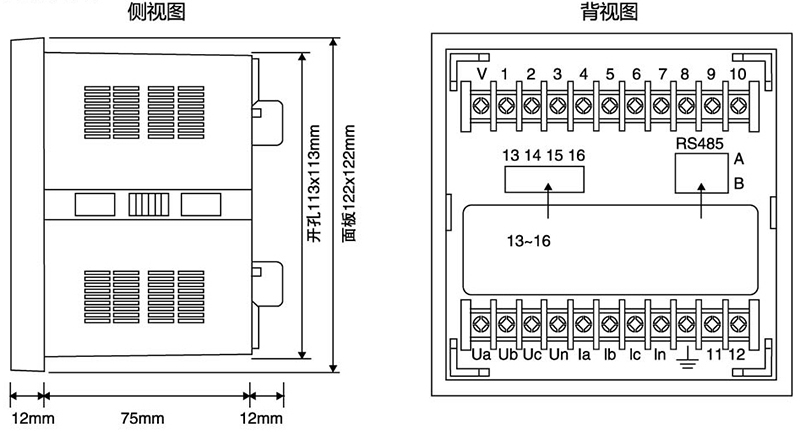

外形尺寸

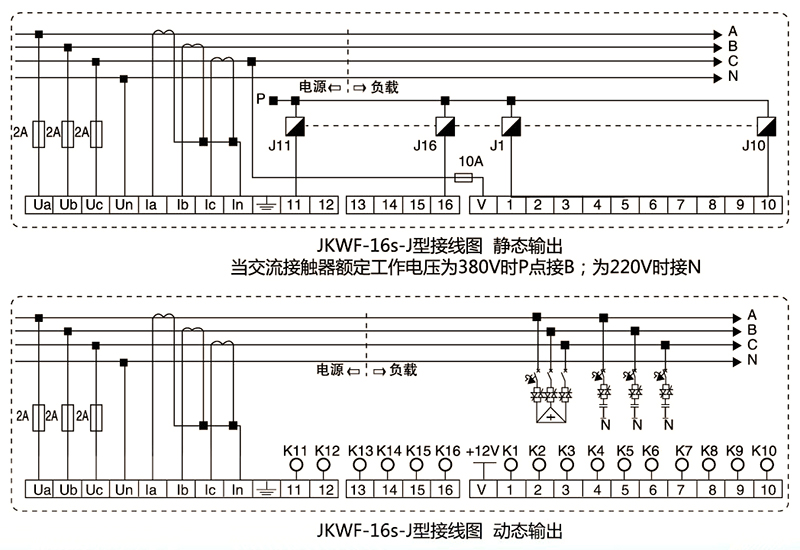

接线图
