JKG系列智能无功率补偿控制器（静态）

型号说明

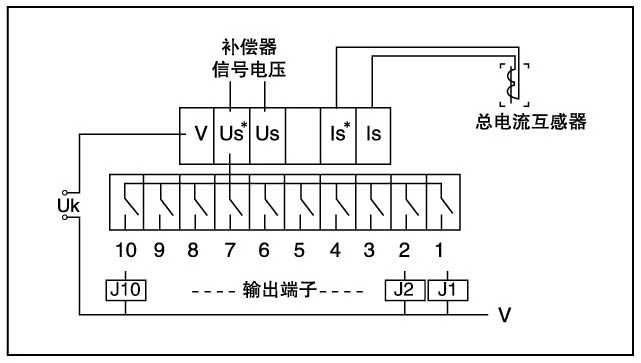

接线图

  注：右边接线图的V及Us*构成交流接触器的线圈电压。即当补偿器的端子有电压输出时，该端子电压等于Us*。

技术参数

1.1工作电压 ( 220V或380V ) +5%
1.2输入电流 ≤5A
1.3输出触点容量 7A/220V 5A/380V
1.4工作方式 自动循环连续工作
1.5投入门限 大于1.1Ic并小于投入设定值
1.6投入设定 出厂设定0.95可调0.85~0.87
1.7切除设定 出厂设定0.99可调0.90~0.85
1.8延时设定 出厂设定30s可调6s~98s
1.9过压设定 出厂设定440V可调420V~470V

使用条件

  1、海拔高度不超过3000米
  2、周围环境温度小于50°C，大于-20°C.
  3、空气相对湿度85%。( 25°C )

  4、周围环境无易燃、易爆的介质存在,无导电尘埃及腐蚀性气体存在。
