RHFH系列智能复合开关

产品概述

  RHFH系列智能复合开关为我公司精心制作而成，适用于400V电网系统中，是对电网进行无功补偿的电力电容器的理想投切开关。本开关采取电压过零投入，电容器电流过零切除的方式，确保了对电网、电容器无冲击电流，从而使开关、电容器及相关电器的寿命大大延长。

主要特点

◆电压过零投入、电流过零切除
◆触点无火花、无粘连现象
◆故障自检测、掉电保护
◆元器件均采用工业级,工作温宽范围大
◆无冲击电流、无谐波产生
◆缺相拒投、无负载拒投
◆超强抗干扰

使用条件

◆海拔高度：不大于2000米
◆环境温度：-25°C~+70°C
◆大气条件：空气湿度在20°C时≤90%
◆环境条件：无易燃易爆场所、周围质无导电尘埃

技术参数

◆额定电压：AC 380V+20%(三相开关) AC 220V+20% (分相开关)
◆额定频率：50Hz+10
◆电压谐波畸变率：≤5%
◆额定电流: 60A、80A二种规格
◆开关功耗：≤3VA
◆控制电压：DC5-12V/10mA
◆切投时隔：≥20S
◆投切次数：≥104次

型号命名

开关选型

外形及安装尺寸

※确认接线正确
※接通电源时电源指示灯P点亮
※三相开关K-端有控制投入信号时，开关吸合，A、B、C指示灯电亮
※分相开关Ka、Kb、Kc分别有控制投入信号时，A、B、C指示灯分别对应电亮
※缺相、无负载、开关内部有故障时，A、B、C灯对应闪烁
※用户在电容柜出厂试验时，如受条件所限制而不能接电容器进行动作试验
开关试验：建议断开电容器，保留指示灯即可进行开关动作试验，试验完好后再将电容器组连接好即可
注：Y型接法须将Y公共端接N线

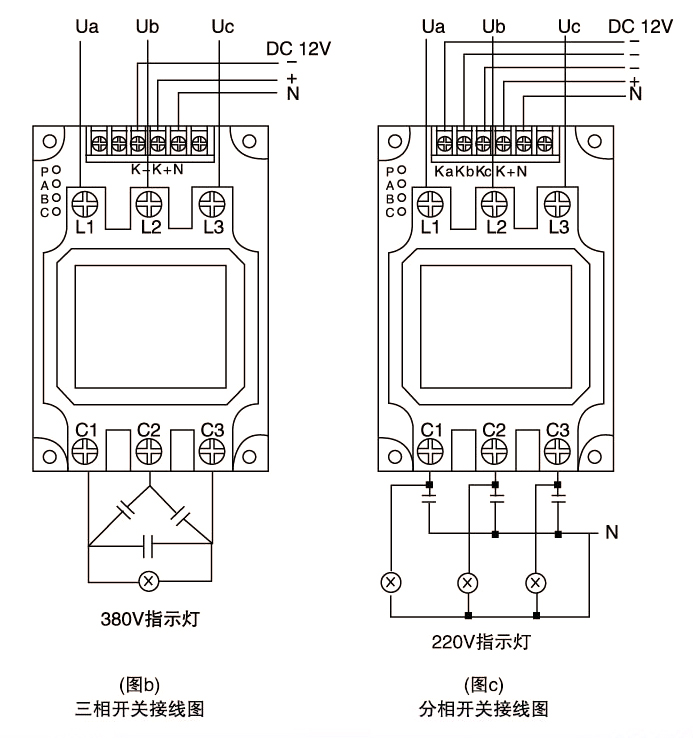

接线示意图

常见故障：
  1.电源指示灯不亮，不动作；请检查L. N两端子间电压220V是否正常，如电压正常，则开关内部有故障，请更换。
  2.A. B、C任-指示灯始终闪烁；请检查是否缺相、该组电容器融断器是否烧坏，或电容器有故障等，如无上述现象，则可能是开关内部有故障，请更换。
  3.不动作，无指示灯闪烁,请检查K+、与控制端端子之间有无5-12VDC，如正常则可能是开关内部有故障，请更换。
