产品概述：机型介绍RH有源电力滤波器为机架LED型，有一枚LED在前面板指示模块状态，安装于机柜中，通过机柜的监控，进行集中监控使用；按功率模块容量大小分50A、75A、100A和150A四种机型。本手册仅提供用户安装使用的必要信息，如用户需要更加详细的信息，请咨询相应供应商。具体选…
机型介绍
RH有源电力滤波器为机架LED型，有一枚LED在前面板指示模块状态，安装于机柜中，通过机柜的监控，进行集中监控使用；按功率模块容量大小分50A、75A、100A和150A四种机型。本手册仅提供用户安装使用的必要信息，如用户需要更加详细的信息，请咨询相应供应商。具体选型表如下：
|
型号 |
容量 |
尺寸(W*D*H) |
重量 |
|
RH-APF-50A-4L |
50A |
500x503x150mm |
25kg |
|
RH-APF-75A-4L |
75A |
500x523x160mm |
25kg |
|
RH-APF-100A-4L |
100A |
500x578x200mm |
35kg |
|
RH-APF-150A-4L |
150A |
500x603x220mm |
45kg |
连接端子
模块的接线端子位于模块后部，分为功率端子、CT（电流互感器）端子与通信端子。详情请参考图3-3。
安装及配电
安装前确认
在安装APF前，施工人员必须佩戴防护工具，断掉相关电源后进行如下检查：
1.目检APF外部和内部是否存在运输损坏。如有损坏，请立即通报承运商；
2.核对设备上所贴标签信息，确认设备的正确性。标签上标明了APF型号、容量及主要参数；
3.安装环境温度应高于-20°C低于40°C. IGBT运行温度会随环境温度变化，若环境温度过高导致IGBT温度超过95°C时，设备将自动降额运行；
4.安装环境不能有较大灰尘、腐蚀或爆炸性气体、导电粉尘等，特殊环境安装要求请致电；
5.安装环境湿度应小于95%，环境中不能有水滴、蒸汽或冷凝水。否则可能导致有源电力滤波器损坏并危及人身安全；
6.应用现场海拔高度应小于1500米。应用于1500～4000m的海拔高度时，每增加100m，应降额1%使用，不能处于强磁场，核辐射或大功率射频干扰中；
7.安装和运输过程中应避免剧烈震荡，猛烈冲击和大角度倾斜，否则可能导致机器受损失效；
8.设备前后应留有足够的空间，以便散热和施工。机架式整套装置背面距离墙不得小于200mm，装置正面离墙距离不得小于800mm。
单模块配电
该模块需要连接功率线缆(三相三线制不接N)、PE(接地)线、外部电流互感器线缆（三相三线制可以只接AC相）。
CT二次侧严禁开路。为避免安装或维修过程中CT开路，首次安装建议用户引入CT短路接线端子排配线框图如图3-1和图3-2所示。
CT与信号接口如图3-3所示。CT及通讯信号说明请参考表3-1。

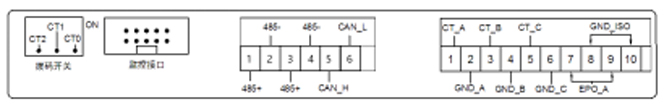

图3-3 背板信号接口示意
|
CT_A |
接A相CT的S1端 |
|
CT_A_GND |
接A相CT的S2端 |
|
CT_B |
接B相CT的S1端 |
|
CT_B_GND |
接B相CT的S2端 |
|
CT_C |
接C相CT的S1端 |
|
CT_C_GND |
接C相CT的S2端 |
|
485+ |
集中监控用RS-485信号（A） |
|
485- |
集中监控用RS-485信号（B） |
|
CAN_H |
保留功能 |
|
CAN_L |
表3-1 CT及通信信号说明
|
CT0 |
CT1 |
CT2 |
机号 |
|
OFF |
OFF |
OFF |
1 |
|
ON |
OFF |
OFF |
2 |
|
OFF |
ON |
OFF |
3 |
|
ON |
ON |
OFF |
4 |
|
OFF |
OFF |
ON |
5 |
|
ON |
OFF |
ON |
6 |
拔码开关用于设置并机机号（例如模块一、模块二、…、模块N）。拨码开关为4位，其中最右边一位为保留位。其具体意义请参考表3-2。
注：用户请勿随意更改已确认的拨码。
并机配电
推荐并机时CT二次侧与各模块的连接为串联接线方式。所有并机线缆一般不应大于15m. 若需要长度大于30m的并机线缆请提前与供应商联系。
电流互感器
|
注意 |
开机操作前应检查APF的监控系统中设置的外接CT变比与CT实物的变比是否一致，若不一致，会导致机器工作异常或补偿效果降低。 |
|
注意 |
选择CT变比时，应根据实际负载的电流大小的1.5倍来进行相应的选择。如此配置APF方可以更高精度进行谐波/无功补偿。例如：负载电流较大为1000A，则选择1500:5档位的CT较佳。 |
RH有源电力滤波器的外接CT必须安装在负载侧。CT可选择开口型或闭口型，其中开口CT的安装较为方便，闭口CT则必须在负载停电且拆除主线路的情况下进行套入安装。
CT精度要求闭口型为0.2级以上，开口型为0.5级以上，否则补偿效果将会降低。
在三相四线制中必须使用三个CT，分别装在A、B、C三相。在三相三线制中至少需使用两个CT，分别装在A相和C相上。
CT电缆亦为选配件。CT电缆应选择双绞线形式，每套线缆由6条电缆组成，分别为黄+黑（A相）、绿+黑（B相）、红+黑（C相），两两分别绞在一起共同构成CT的电缆。
CT电缆的规格选择主要根据线缆的长度来决定，请参考附录2.
|
注意 |
每组电缆中的6条电缆(三相三线制为4条)的长度应一致，以便系统更精准地进行工作。 |
|
注意 |
每相的电缆应使用双绞线，建议使用带屏蔽的双绞线，以防止空间中其他电信号的干扰。 |
在连接安装外接CT时，约定其中的黄色绞线接A相，绿色绞线接B相（三相三线制不接），红色绞线接C相。
黄色线接在外接A相CT的S1端，另一端连接模块上标注为CT_A端；与黄色线互绞的黑色线接在外接A相CT的S2端，另一端连接模块上标注为CT_A_GND端。
绿色线接在外接B相CT的S1端，另一端连接模块上标注为CT_B端；与绿色线互绞的黑色线接在外接B相CT的S2端，另一端连接模块上标注为CT_B_GND端。
红色线接在外接C相CT的S1端，另一端连接模块上标注为CT_C端；与红色线互绞的黑色线接在外接C相CT的S2端，另一端连接模块上标注为CT_C_GND端。
并机时的CT二次侧接法，请参考图3-8。
监控界面操作
1.集中监控简介LED机型的采用LCD 7寸屏进行集中监控，提供800×480彩色图形显示。可以实时查看电网、负载以及APF的实时运行状态，可以翻查APF的记录信息、告警信息和监控软件的版本信息等。
监控界面主要包括主界面、实时信息显示界面、参数设置界面、告警信息界面、开关机界面和版本信息界面。APF上电后首先进入用户主界面。
2.参数设置
1、点击主界面下方的“参数设置”，输入用户登录密码08080808，进入基本设置界面；
2、根据现场应用，正确设置相关的基本参数信息，如CT变比、并机容量、从机数量和启动模式等；
3、在参数设置界面点击“谐波设置”，进入补偿谐波设置界面，根据实时信息中“谐波分析”界面数据（图4-1），选择对2~50次范围内的谐波进行补偿设定。
3.其他显示信息
点击用户主界面中的“记录信息”图标，进入告警信息和操作记录界面。
点击用户主界面中的“版本信息”图标，进入版本信息界面，用户可以查看监控软件版本信息和功率模块的软件版本信息。
安装人员经检查确认所有连接和设置都正确之后，点击用户主界面底层菜单栏中的“开关机”图标，进入开关机界面，点击开机，设备便开始正常运行。该界面下的“故障清除”按钮用于手动清除系统不可自动恢复类故障，清除故障后才允许系统开机。
|
名称 |
参数项 |
释义 |
||
|
实时信息 |
基本数据 |
电网电压 |
电压（V） |
三相相电压 |
|
频率(Hz) |
三相电压频率 |
|||
|
THDU |
三相电压畸变率 |
|||
|
波形 |
三相电压波形显示 |
|||
|
电网电流 |
有效值(A) |
电网侧三相电流有效值 |
||
|
功率因数 |
电网侧功率因数 |
|||
|
THDI |
电网侧三相电流畸变率 |
|||
|
波形 |
电网侧三相电流波形显示 |
|||
|
负载电流 |
有效值(A) |
负载侧三相电流有效值 |
||
|
功率因数 |
负载侧功率因数 |
|||
|
THDI |
负载侧三相电流畸变率 |
|||
|
波形 |
负载侧三相电流波形显示 |
|||
|
补偿电流 |
有效值(A) |
补偿侧三相电流有效值 |
||
|
负载率 |
系统目前输出的补偿电流占系统额定输出电流的比值 |
|||
|
波形 |
补偿侧三相电流畸变率 |
|||
|
谐波分析 |
电压电流畸变率 |
电网THDI |
电网侧三相电流畸变率 |
|
|
负载THDI |
负载侧三相电流畸变率 |
|||
|
电网THDU |
三相电压畸变率 |
|||
|
三相THDI柱状图 |
负载侧和电网侧的THDI及其柱状图 |
|||
|
功率分析 |
视在功率 |
电网测A、B、C相视在功率 |
||
|
负载侧A、B、C相视在功率 |
||||
|
有功功率 |
电网测A、B、C相有功功率 |
|||
|
负载侧A、B、C相有功功率 |
||||
|
无功功率 |
电网测A、B、C相无功功率 |
|||
|
负载侧A、B、C相无功功率 |
||||
|
名称 |
参数项 |
释义 |
|
|
参数设置 |
基本设置 |
工作模式设置 |
工作模式选项有12种，其中模式3（自老化）用户不可选择 |
|
CT变比设置 |
设置外接CT的变比，如300:5，用户必须保证此设置与外接CT变比一致 |
||
|
CT位置设置 |
根据CT实际位置选择源侧或负载侧 |
||
|
基本设置 |
外置变压器设置 |
设置外置变压器变比 |
|
|
补偿模式设置 |
可选择智能补偿模式、逐次补偿模式或全补偿模式（推荐智能补偿模式） |
||
|
混合模式设置 |
预留功能 |
||
|
从机数量 |
设置系统内功率模块的数量 |
||
|
并机容量设置 |
设置并机系统容量，以并机系统中单个单机额定电流之和表示。 |
||
|
启动模式 |
用于设置APF开机模式，在“自动开机模式”下，APF下电后，再重新上电时，会自动开始补偿负载谐波。在“手动开机模式”，APF下电后，再重新上电时，必须接到监控开机指令才会启动 |
||
|
控制器参数I |
调试变量，禁止用户改动 |
||
|
补偿率 |
设置谐波补偿率，1.0代表100%，依此类推 |
||
|
目标功率因数 |
在谐波+无功补偿模式下，设定电网侧功率因数目标值。APF根据自己的负载率，调整无功电流大小，使电网侧的功率因数接近目标值 |
||
|
输入电压等级设置 |
设置APF工作的电压等级，禁止用户改动 |
||
|
电感电流校准进程 |
用于选择补偿感性无功或者容性无功，禁止用户改动 |
||
|
3相3/4线制 |
设置APF的输入线制，禁止用户改动 |
||
|
外接无源滤波器设置 |
预留功能 |
||
|
CT接线方式 |
CT副边接线方式选择，推荐用户优先选用串联方式 |
||
|
调试变量1~6 |
查看DSP内部变量，禁止用户改动 |
||
|
补偿设置 |
|
用于设置补偿2-50次中哪些谐波，及其补偿率 |
|
|
记录信息 |
当前告警信息 |
当前告警信息序号、告警名称、告警发生时间 |
|
|
历史告警信息 |
告警信息序号、告警名称、告警发生时间、告警结束时间 |
||
|
操作记录 |
记录操作类型及操作的更改量、操作时间 |
||
|
开关机 |
开机 |
发送开机命令 |
|
|
关机 |
发送关机命令 |
||
|
故障清除 |
清除系统不可自动恢复类故障 |
||
|
版本信息 |
|
显示软件版本号和系统型号 |
|
保养与维护注意事项
1.保养操作注意事项
RH有源电力滤波器为模块化设计，日常维护仅需观察液晶屏上显示数据是否正确；有条件的客户可以用红外测温仪观察机器各温度点是否存在异常高温点。
为了确保维护人员的安全，在产品正常运行时禁止接触该产品的任何带电部分，使用过程中应经常检查产品的接地点（PE）是否连接可靠，风道是否畅通。
2.常见故障判断
|
警告 |
为了用户的人身安全，未经许可，用户严禁自行拆机。保修标签破损毁坏的产品不在保修范围内。 |
部分常见故障、告警信息用户可以现场参考表5-1。自行排查解决，无法自行解决时请致电我司。
用户错误使用导致的故障，如CT线接反、功率线相序接反或者参数设置错误等，此类故障在开机调试时注意观察各数据可以发现。若有补偿效果不佳，但无告警信息的情况出现，请致电我司。
表5-1 常见故障及排查
|
故障和告警 |
可能原因 |
|
通讯故障 |
监控模块和有源电力滤波器模块之间通讯出现故障 |
|
温度过温 |
1、环境温度过高； 2、风道被堵塞； 3、风扇故障 |
|
输入电压异常 |
1、功率线缆线制设置不正确（3相3线或3相4线）； 2、输入电压过压或欠压，变换器不开或关闭 |
|
输入频率异常 |
输入频率超出限制导致变换器关闭或不开启 |
|
直流母线过压 |
因直流母线电压过高导致变换器关闭或不开启 |
|
辅助电源故障 |
辅助电源本身出现故障 |
|
没有补偿电流 |
1、有源电力滤波器没有开机； 2、CT安装配线存在问题； 3、补偿率设置过小 |
|
控制器参数设置故障 |
读取的控制器参数和设置的控制器参数不匹配 |
|
逆变器过载故障 |
有源电力滤波器的补偿电流超过额定电流 |
|
CT变比设置故障 |
外接CT变比设置故障 |
产品参数
|
系统参数 |
||||
|
电网电压 |
380V(80%～120%） |
|||
|
电网频率 |
47.5Hz～52.5Hz |
|||
|
可并机数量 |
不限 |
|||
|
整机效率(100%负载) |
≥97% |
|||
|
电网结构 |
3相4线，3相3线 |
|||
|
电流互感器 |
150:5～30,000:5 |
|||
|
性能指标 |
||||
|
额定容量 |
50A/75A/100A/150A |
|||
|
滤波范围 |
2～50次谐波（APF） |
|||
|
滤波能力 |
实验室环境电流谐波补偿率>90%（APF） |
|||
|
快速响应时间 |
<50μs |
|||
|
全响应时间 |
<5ms |
|||
|
目标功率因数 |
-1～1 |
|||
|
谐波补偿 |
支持 |
|||
|
无功补偿 |
支持 |
|||
|
不平衡补偿 |
支持 |
|||
|
冷却模式 |
强迫风冷 |
50A: 80CFM*3 |
||
|
75A： 90CFM*4 |
||||
|
100A: 190CFM*4 |
||||
|
150A: 190CFM*4 |
||||
|
噪声 |
<65dB |
|||
|
通讯监控能力 |
||||
|
通讯接口 |
RS485 |
|||
|
通讯协议 |
Modbus协议 |
|||
|
保护功能 |
过压保护、欠压保护、短路保护、过补偿保护等 |
|||
|
故障报警 |
有，最多报警记录500条 |
|||
|
监控 |
集中监控 |
|||
|
物理特性 |
||||
|
安装方式 |
机架式 |
|||
|
净重 |
50A:25kg |
75A:25kg |
100A:35kg |
150A:45kg |
|
环境要求 |
||||
|
海拔高度 |
≤1500m 应用于1500～4000m的海拔高度时，每增加100m，应降额1%使用 |
|||
|
运行温度 |
-20°C~40°C（超过40°C设备可能自动降额运行） |
|||
|
相对湿度 |
最大95%，无凝露 |
|||
|
防护等级 |
IP20 |
|||
|
储存温度 |
-40°C~70°C |
|||
|
相关标准 |
||||
|
遵循标准 |
请参阅电子版详细手册 |
|||
附录1 线缆、选配件选型表
|
额定电流(A) |
50 |
75 |
100 |
150 |
|
相线线缆(mm2) |
25 |
25 |
35 |
50 |
|
中线线缆(mm2) |
35 |
35 |
50 |
95 |
|
PE线(mm2) |
16 |
16 |
16 |
16 |
|
功率端子螺丝 |
M6 |
M6 |
M8 |
M8 |
|
PE端子螺丝 |
M6 |
M6 |
M6 |
M6 |
|
断路器额定电流(A) |
100 |
150 |
225 |
300 |
|
CT线缆 |
15m以下：屏蔽双绞连接软电缆RVVSP 2×2.5 mm2； 15m-30m：屏蔽双绞连接软电缆RVVSP 2×4 mm2； 30m以上：请联系售前工程师 |
|||
|
CT变比范围 |
150:5~30000:5 |
|||
|
备注 |
如对线缆温度有要求，则需加大线缆的规格 |
|||
附录2关于有毒有害物质与元素
|
部件名称 |
有毒有害物质或元素 |
|||||
|
铅(Pb) |
汞(Hg) |
镉(Cd) |
六价铬 (Cr 6+) |
多溴联苯 (PBB) |
多溴二苯醚 (PBDE) |
|
|
金属外壳 |
O |
O |
O |
O |
O |
O |
|
塑料外壳 |
O |
O |
O |
O |
O |
O |
|
印刷电路板 |
X |
O |
O |
O |
O |
O |
|
插座 |
X |
O |
O |
O |
O |
O |
|
电缆及配线 |
X |
O |
O |
O |
O |
O |
|
连接器及断路器 |
O |
O |
X |
O |
O |
O |
|
密封铅酸电池 |
X |
O |
O |
O |
O |
O |
|
变压器 |
O |
O |
O |
O |
O |
O |
|
其它 |
X |
O |
O |
O |
O |
O |
