智能低压电力电容补偿装置

  智能电容器是应用于0.4kV电网的集成式无功补偿设备。它由CPU测控模块、电容投切复合开关、电容保护模块、两台（△型）或一台（Y型）低压自愈式电力电容器组成一个独立完整的智能补偿单元。由智能电容器组成的低压无功补偿成套装置具有补偿方式灵活（共补和分补可任意组合）、安装维护方便、保护功能强、装置体积小、补偿效果好、功耗低、可靠性高等特点，满足用户对无功补偿要求，确实达到提高功率因数、改善电压质量、节能降损的实际需求。

  实现了测控技术与同步开关的结合，无可控硅，触点间耐压高，同步投切，自动对合闸相位进行跟踪校准,开关实现百万次投切寿命。与现有同类型智能电容器相比，具有高可靠，低故障，长寿命等诸多优势。

  产品测量保护功能齐全，具备电容器内部温度，缺相，过压，欠压等保护功能。

  产品可多台积木式使用， 不同容量灵活搭配，多台使用时自动产生主机，其余为从机，个别从机退出，不影响其他机器工作。智能化程度较高。

产品型号

产品功能

  2.无功补偿功能：根据低压系统运行参数以及无功功率，电压上下限值进行无功补偿控制算法运算，决定单台电容器的两级，循环投切。

  3.电容保护功能：产品具有过压保护，欠压保护，短路保护，过温保护，过流保护，缺相保护等等。

产品性能

产品外形及安装尺寸

产品接线端子定义

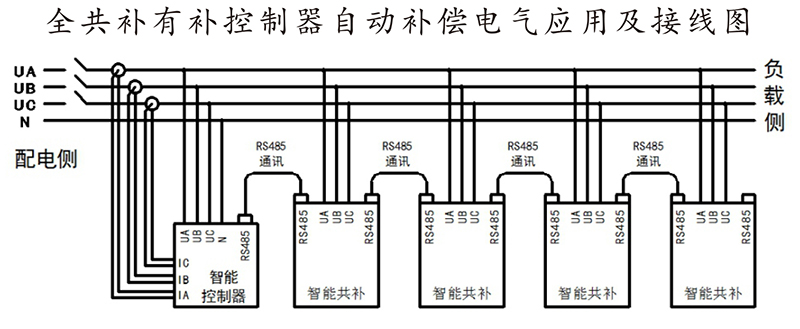

电气应用及接线图

显示面板及按键操作

1.面板组成与按键说明
显示面板主要由:液晶显示屏、拨动开关，
电容状态指示灯，“▲”键、“▼”键、“菜单”按键组成。
其功能如表8-1-1所示。

2.数据查询
智能电容器参数查询:电容器上电以后进入主界面然后
按“菜单”键可以在不同显示界面之间进行循环翻页，
客户可查看电容器的运行参数。
共补型智能电容器显示界面如表8-2-1所示;
分补型智能电容器显示界面如表8-2-2所示。

3.参数设置说明
共补/分补智能电容器参数设置:
对于共补/分补智能电容器的参数设置，仅需在不带控制器的
运行模式下设置参数;在带控制器的运行模式下无需设置，
以默认参数运行。在智能电容器通电状态下长按“菜单”键即可进入参数设置界面,

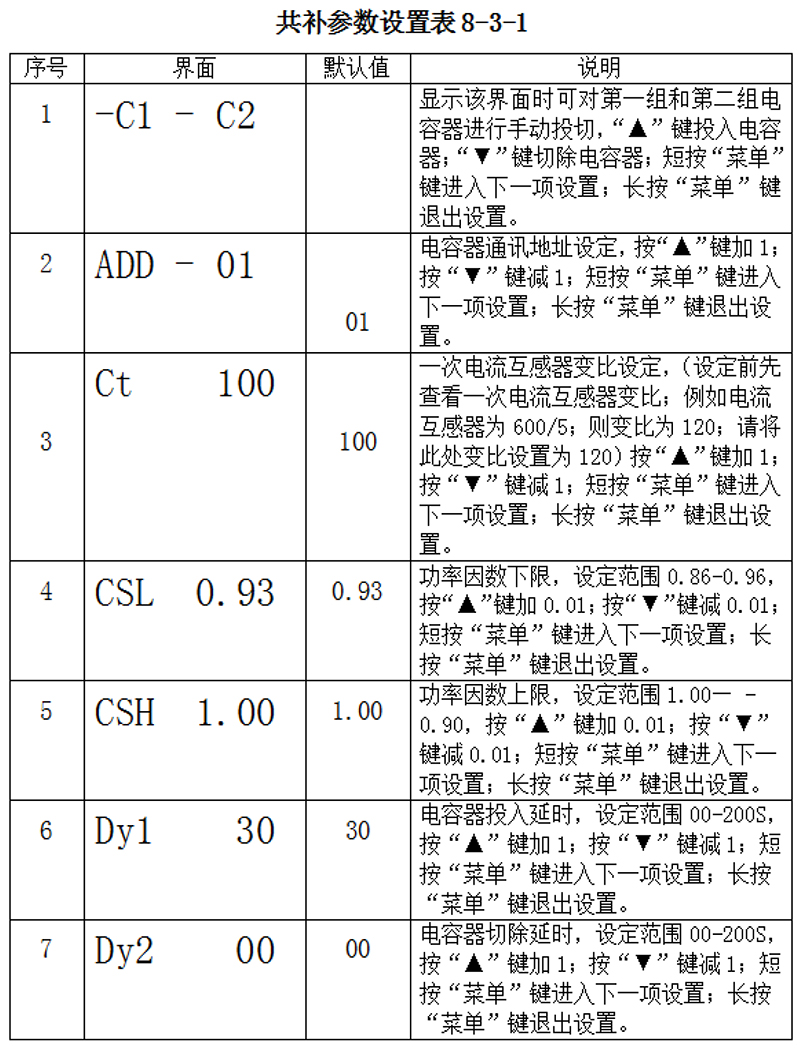

共补设置界面键表8-3-1，分补设置界面见表8-3-2.

检查与试验

1.基本参数检查
  1.1检查电容器安装是否牢固, 螺丝是否紧团。
  1.2接线校核确认无误后，用万用表检查三相电源线各相之间及各相与大地之间是否短路。
  1.3查看所有模块的通讯线路是否连接良好。

2.不带控制器的补偿系统的调试操作
  2.1 确认电容器三相电源线、通讯线、二次电流互感器接线正确后,对电容器上电，上电电容器会自动生成一台主机，系统会自动组网。组网成功后液晶屏会显示地址共补为ADD 001,分补为ADD 002，表示该台电容器组网成功。组网完成以后对每台电容器的一次电流互感器变比进行设置(参考表8-3-1和8-3-2)

  2.2手动投切：本产品的手动投切功能有模拟投切和带电容器投切两种方式。通过面板时的拔动开关来设置，拨动开关打到“调试”位置时为模拟投切状态电容器不会接入电网，不产生大的电流，适用于调试电源线截面较小时使用；拔动开关在“工作” 位置时为带电容器投入，当调试电源线截面能够承受电容器的电流时，可直接带电容器投入。模拟投切时按“▲"键投入电容器，电容器投切指示灯显示红色，按“▼”键切除电容器，此时电容器投切指示灯显示绿色。带电容器投入具体操作共补参考表8-3-1分补参考表8-3-2。带电容器手动投入时应将前面投入的切除后再投入下一组，避免一次投入多组。

  2.3检查各项参数显示是否正常，调试完成后应将面板上的拨动开关置于“工作”模式。

3.带控制器的补偿系统的调试操作
  3.1 将本公司配套的智能电容控制器按图6-1-2与智能电容器连接，仅需对控制器进行设置，电容器模块无需任何设置。上电以后，系统将进行自动组网，组网成功后液晶屏会显示地址共补为ADD 001，分补为ADD 002，表示组网成功

  3.2手动投切：带控制器的补偿系统可以在控制器上面对所有联网的电容器进行手动投切，操作方法参考本公司控制器说明书。本产品的手动投切功能有模拟投切和带电容器投切两种方式。模拟投切时电容器不会接入电网，不产生大的电流，适用于调试电源线截面较小时使用，操作时将面板上的拨动开关置于“调试”位置，使用控制器对电容器进行投切；当调试电源线截面能够承受电容器的电流时，也可直接带电容器投入，操作时将面板上的拨动开关置于“工作”位置，使用控制器对电容器进行投切。投入时，电容器上的投切指示灯显示红色;切除时显示绿色。带电容器手动投入时应将前面投入的切除后再投入下一组，避免一次投入多组。

产品配件
